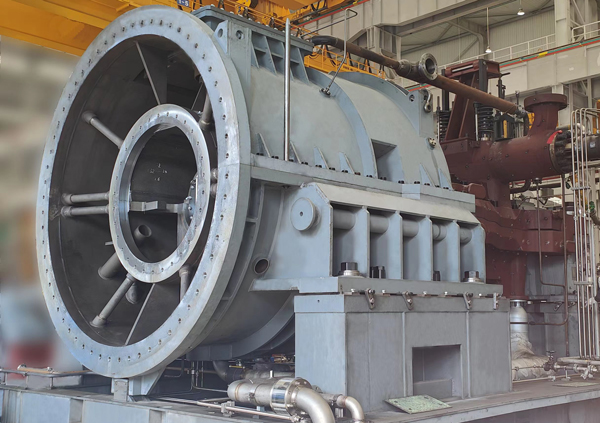

主要应用于15-50MW凝汽式和抽凝式高效汽轮机,汽轮机采取单层布局,轴向排汽直接排入凝汽器;适于整机发货,缩短安装工期,减少土建工程造价。
产品综述
青能汽轮机主要为200MW以下容量,划分为常规冲动式汽轮机和高效汽轮机,在结构布局形式上灵活多样,可执行中国或国际标准 (GOST、ASME、API、IEC 等 ),满足不同用户的需求。
局部技术特点
1、汽封配合:先进的汽封结构设计,技术领先行业,减少漏气损失。
2、叶片装配:优化的叶片设计,采用国际先进设计软件,应用高精尖技术加工出高效的叶片型线,极大提高了汽轮机的热效率。
3、调节系统:采用先进的调节方式,控制精度高,响应速度快,具备电子超速跳闸和甩负荷跳闸功能。具备自动开机、并网、带负荷功能。
4、转子:分为套装和整体锻造结构,使用日本三菱加工中心加工,通过真空高速动平衡机进行质量矫正,保证设备运行时各轴承位置振动处于优良状态。生产的转子振动幅度小,是公司的一大特点。
5、凝汽器精密制作:采用不锈钢螺纹管作为热交换体,抗污能力强,换热效果大,对于使用海水作为冷却水时,选用军工级钛管,加工采用数控钻孔。
6、汽缸高精度加工:中分面一次性成型加工工艺,中分面精度达到0.0058㎜,杜绝漏气现场。全轴线同心圆使用5轴联动加工中心高精密车铣。
7、隔板自动化焊接:采用优质碳钢作为支撑体,通过特殊焊接工艺,使流场更符合设计,提高汽轮机内效率。

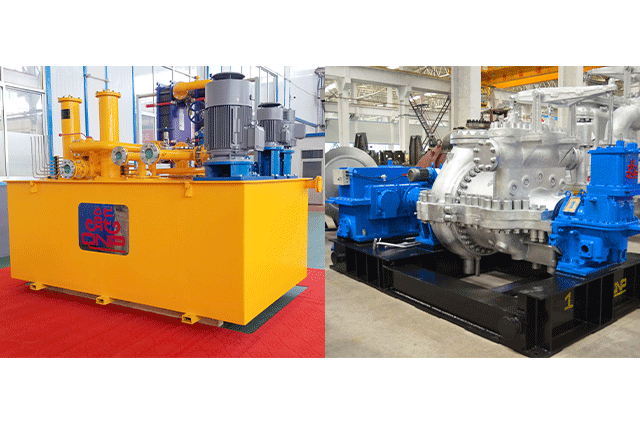

8、润滑油系统:采用多重过滤技术,经过油箱杂质滤网、精滤双桶滤网、轴承进口可在线置换滤网,使进入轴瓦的透平油品质达到最佳情况。
9、控制保护系统:采用西门子微处理器作为核心,保证信号处理的稳定性和时效性;重要信号采取多级冗余功能,保障设备的安全稳定运行;操作界面友好,便于运行人员操作和监视;记录系统能保存3个月以上的运行数据,可随时调取。

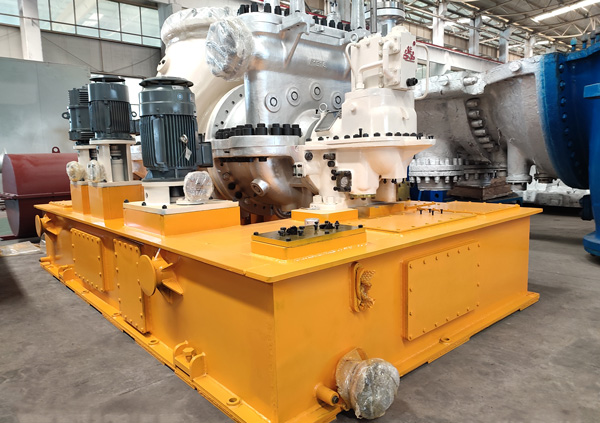

除了通用的双层布局结构,青能还开发出单层快装结构汽轮机
